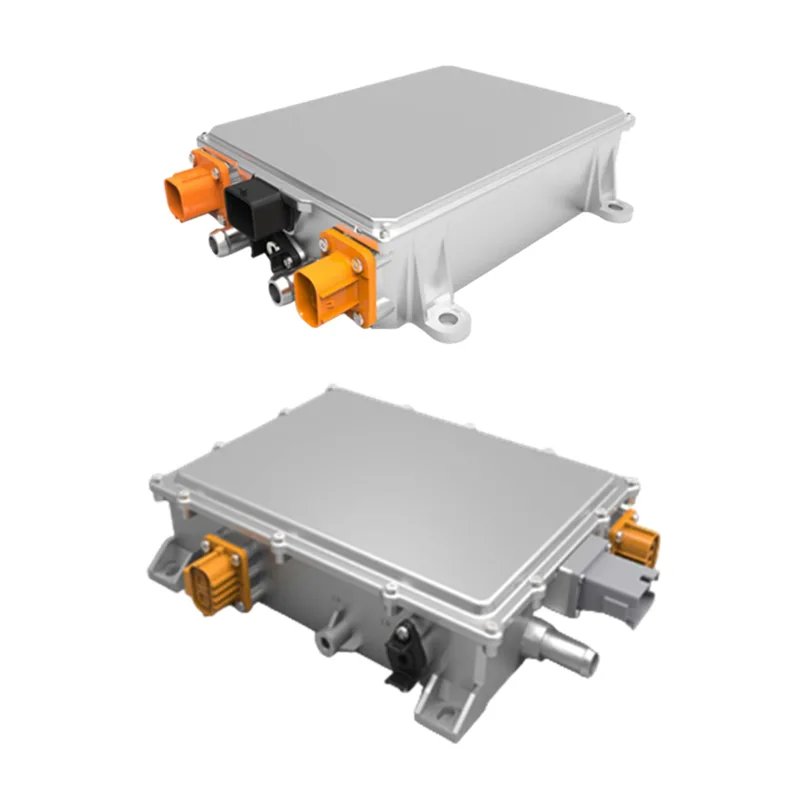

6,6 kW, vysokovýkonný kryt IP67, kvapalinou chladený OBC

Zhaofeng prispôsobený 6,6 kW vysokovýkonný kvapalinou chladený OBC s krytím IP67 je základný komponent palubného nabíjania nezávisle vyvinutý pre nové energetické vozidlá, zodpovedný najmä za premenu striedavého prúdu z elektrickej siete na jednosmerný prúd vhodný na nabíjanie lítiových batérií. S rýchlym rozvojom priemyslu nových energetických vozidiel, najmä so zvyšujúcim sa dopytom po efektívnom a spoľahlivom nabíjaní úžitkových vozidiel a ťažkých nákladných vozidiel, bol tento produkt optimalizovaný a vylepšený z hľadiska hustoty výkonu, prispôsobivosti voči životnému prostrediu a bezpečnosti. Na rozdiel od tradičného vzduchom chladeného OBC, 6,6 kW High-Power IP67 Liquid-Cooled OBC využíva pokročilý systém chladenia kvapalinou, ktorý dokáže rýchlo rozptýliť teplo vznikajúce pri vysokovýkonnom nabíjaní, čím zaisťuje stabilnú prevádzku aj v náročných pracovných prostrediach, ako je vysoká teplota, vlhkosť a prach. Podporuje široký rozsah vstupného napätia 100-266Vac a sieťovú frekvenciu 50Hz-61Hz, čo je kompatibilné s napájacími sieťami vo väčšine regiónov. Výstupné jednosmerné napätie je stabilné pri 360V a výstupný prúd je možné flexibilne nastaviť v rozsahu 0-20A/40A/60A, čím spĺňa potreby nabíjania lítiových batérií s rôznou kapacitou.

Špecifikácia modelu

Parametre elektrickej bezpečnosti

Inštalačná príručka

"1.Pred inštaláciou skontrolujte, či je istič vstupu striedavého prúdu umiestnený na ľavej strane nabíjačky vo vypnutej polohe, aby ste sa uistili, že je odpojené napájanie striedavého prúdu.

2. Pripojte vstupné rozhranie striedavého prúdu k napájacej sieti.

3. Pripojte výstupný DC konektor (alebo nabíjaciu pištoľ) k batérii.

4.Pozor: Zapojenie nechajte nainštalovať odborníkom!"

Výhody produktu

Vysoko kvalitný 6,6 kW vysokovýkonný kvapalinou chladený OBC IP67 sa vyznačuje vysokou energetickou účinnosťou ≥ 90 %, čo môže účinne znížiť straty energie počas nabíjania, skrátiť čas nabíjania a zvýšiť dojazd nových energetických vozidiel, čím dokonale spĺňa potreby efektívneho nabíjania vozidiel vo vysokofrekvenčných prevádzkových scenároch, ako je logistika a preprava na dlhé vzdialenosti; jeho vodotesná a prachotesná funkcia IP67 mu umožňuje úplne odolať vniknutiu prachu a dlhodobému ponoreniu do určitej hĺbky vody a s podporou pokročilého systému chladenia kvapalinou dokáže udržať stabilnú prevádzku aj v náročných pracovných prostrediach, ako sú bane, prístavy a staveniská s okolitou teplotou až 85 °C, čím rieši problém zlej adaptability tradičných OBC v zložitých prostrediach; zároveň je vybavený viacerými komplexnými bezpečnostnými ochrannými funkciami vrátane vstupného prepätia/podpätia, výstupného nadprúdu, výstupného skratu, prehriatia na výstupe a prerušenia komunikácie, ktoré dokáže včas reagovať na rôzne abnormálne stavy nabíjania, účinne chráni bezpečnosť batérie a celého vozidla a poskytuje spoľahlivú záruku bezpečnej prevádzky vozidiel v rôznych aplikačných scenároch; okrem toho podporuje široký rozsah vstupného napätia a frekvencie, je kompatibilný s rôznymi špecifikáciami lítiových batérií a dokáže flexibilne upravovať výstupný prúd, ktorý je možné prispôsobiť podľa potrieb rôznych modelov vozidiel, ako sú ľahké úžitkové elektrické vozidlá, stredne ťažké/ťažké nákladné vozidlá a hybridné vozidlá, so silnou kompatibilitou a flexibilitou; produkt využíva vysokokvalitné komponenty pre vozidlá a integrovanú škrupinu odlievanú pod tlakom, ktorá má silnú odolnosť proti vibráciám a nárazom, a vyspelá technológia chladenia kvapalinou znižuje opotrebovanie komponentov, predlžuje životnosť produktu a znižuje neskoršie náklady na údržbu pre používateľov, ktorí používajú vozidlá dlhší čas.

Spôsob použitia

Inštalácia→ Prevádzka nabíjania→ Denná údržba→ Prispôsobenie a ladenie

"1. Kvapalinou chladený OBC s vysokým výkonom IP67 s výkonom 6,6 kW je inštalovaný v určenej polohe napájacieho systému nového energetického vozidla a vstupné a výstupné vedenia sú zapojené podľa špecifikácií elektroinštalácie vozidla, čím je zabezpečené pevné pripojenie a dobrá izolácia. Potrubie chladenia kvapaliny je pripojené k chladiacemu systému vozidla, aby sa zabezpečila hladká cirkulácia chladiacej kvapaliny.

2.Pri nabíjaní pripojte nabíjaciu pištoľ vozidla k nabíjačke striedavého prúdu. OBC automaticky zistí vstupné napätie a frekvenciu a komunikuje so systémom správy batérie (BMS) cez CAN2.0, aby zistil stav nabitia batérie. Automaticky upraví výstupný prúd podľa požiadaviek batérie a dokončí proces nabíjania konštantným napätím a konštantným prúdom.

3.Pravidelne kontrolujte pripojenie vstupného a výstupného vedenia OBC a tesnosť potrubia kvapalinového chladenia, aby ste predišli uvoľneniu spojov alebo úniku kvapaliny. Skontrolujte pracovný stav OBC prostredníctvom prístrojovej dosky vozidla. Ak sa vyskytne abnormálny alarm, okamžite ho prestaňte používať a vykonajte odbornú údržbu.

4. Pri prispôsobených produktoch technický personál našej továrne vykoná ladenie parametrov podľa modelu vozidla a potrieb zákazníka a poskytne zodpovedajúce pokyny na ladenie a prevádzkovú príručku, aby sa zabezpečilo normálne používanie produktu."

Balenie a doprava
